Всё самое основное о тепловизионной съемке с дрона
Как работает тепловизионная съёмка с дрона: принцип термографии, устройство датчика, где применяют тепловизоры DJI и что влияет на точность измерений.
Тепловизор показывает то, что не видит человеческий глаз, — тепло. Первые приборы, которые переводили распределение температуры в изображение, появились ещё в первой половине XX века, долго оставались громоздкими и дорогими, но со временем стали компактными и пришли в промышленность, строительство, энергетику и медицину.
Настоящий прорыв случился, когда тепловизор поставили на дрон. Камера, которая поднимается над объектом и за минуты облетает километры сетей, крыши цехов или лесной массив, заменяет дни работы наземной бригады. Разбираемся, как работает тепловизионная съёмка с воздуха, где она приносит пользу и от чего зависит точность данных.
Где применяют тепловизионные дроны
- Сельское хозяйство — оценка состояния посевов и почвы, поиск участков с недостатком влаги.
- Промышленная безопасность — контроль химических, нефтегазовых и других опасных производств.
- Энергетика — проверка ЛЭП, трансформаторов, подстанций и солнечных электростанций.
- Лесной надзор — раннее обнаружение очагов возгорания и тлеющих участков.
- Пожаротушение — поиск источника огня сквозь дым и контроль после тушения.
- Поиск и спасение — обнаружение людей ночью и на большой территории без риска для спасателей.
Список постоянно растёт: тепловизоры находят применение там, где раньше о них не думали, — от обследования фасадов до учёта животных. Готовые комплекты DJI, в которых дрон, камера и программы работают как одна система, позволяют решать такие задачи быстрее, безопаснее для людей и дешевле, чем традиционными способами.
Как тепловизор «видит» тепло

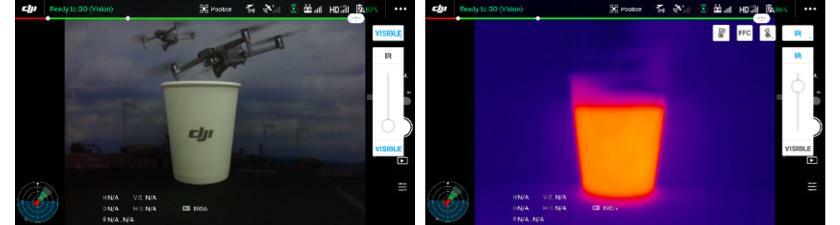

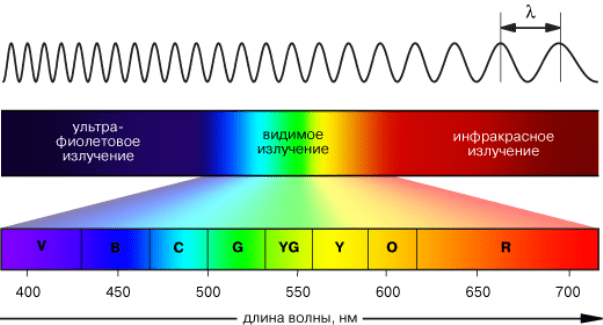

Любой предмет, температура которого выше абсолютного нуля, излучает энергию в инфракрасном диапазоне. Глаз её не различает, а датчик тепловизора улавливает и превращает в картинку, где каждому оттенку соответствует своя температура: тёплые участки обычно показаны красным и жёлтым, холодные — синим и фиолетовым.
Так специалист сразу видит перегрев, утечку тепла или скрытый дефект, который при обычном осмотре остаётся незамеченным. Но излучают объекты по-разному: многое зависит от материала, структуры и состояния поверхности — этот параметр называют коэффициентом излучения. Блестящий металл, например, отражает чужое тепло, и без поправки прибор покажет неверную температуру. Поэтому важно не только снять картинку, но и правильно её интерпретировать.
Как устроен тепловизионный датчик
Тепловизионная камера состоит из трёх главных частей: объектива, пропускающего инфракрасное излучение, чувствительной матрицы и процессора. Матрица фиксирует излучение, процессор пересчитывает сигнал в температуру и строит изображение, которое оператор видит на экране пульта.
В камерах DJI используются неохлаждаемые микроболометрические матрицы. Они компактнее, легче и дешевле охлаждаемых, не требуют времени на подготовку и при этом дают высокую детализацию. Благодаря этому тепловизор помещается и в небольшой дрон вроде Mavic 3T, и в гибридные камеры серии Zenmuse H для тяжёлых платформ Matrice, где рядом с ним стоят обычная и зум-камера. Трёхосевой подвес удерживает кадр стабильным даже при ветре и резких манёврах.
Охлаждаемые и неохлаждаемые датчики
| Охлаждаемые | Неохлаждаемые | |
|---|---|---|
| Размер и масса | Крупные и тяжёлые | Компактные и лёгкие |
| Подготовка к работе | Нужно время на охлаждение | Готовы сразу после включения |
| Стоимость | Высокая | Доступная |
| Где применяют | Научные и специальные задачи | Дроны, промышленность, стройка, спасатели |
Как читать тепловизионные снимки

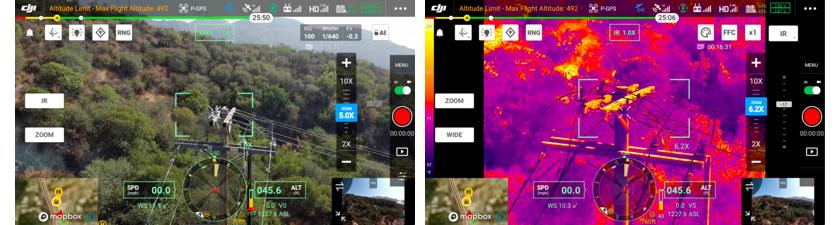

Сырые данные с матрицы нужно обработать, чтобы получить понятную картину. Для этого DJI предлагает собственные программы: в DJI Pilot 2 оператор видит тепловую картинку и температуру точки прямо в полёте, а радиометрические снимки можно разобрать на компьютере в DJI Thermal Analysis Tool — измерить температуру любого участка, найти самые горячие и холодные места и подготовить отчёт. Каждый снимок сохраняет координаты, поэтому найденную проблему легко отыскать на местности.
Тепло можно показать разными цветовыми палитрами: «белое — горячее», «чёрное — горячее», «железо», «радуга» и другими. Одна палитра удобна для поиска людей, другая — для поиска перегрева в электрике, третья — для обследования зданий. Оператор выбирает ту, на которой нужный объект выделяется лучше всего, а для точного анализа можно задать диапазон температур и подсветить только то, что выходит за норму.
От чего зависит точность
Тепловизор с дрона даёт точные и подробные данные, но на результат влияет обстановка вокруг. Чтобы не сделать поспешных выводов, стоит учитывать:
- Погоду — температура воздуха, влажность, облачность и осадки меняют показания.
- Прозрачность воздуха — пыль, дым и туман ослабляют излучение.
- Поверхность объекта — ржавчина, краска и защитные покрытия излучают по-разному, даже если материал один.
- Время съёмки — солнце нагревает поверхности и может скрыть реальные дефекты, поэтому многие обследования проводят утром или вечером.
- Дистанцию — чем ближе дрон, тем точнее измерение мелких деталей.
