Что необходимо знать о дронах в геодезических исследованиях
Как дроны применяют в геодезии: ортофотопланы, модели рельефа, 3D и лидарная съёмка, сравнение с наземными методами и от чего зависит точность.
Ещё недавно топографическая съёмка большого участка означала недели работы бригады с тахеометром и GNSS-приёмником. Сегодня ту же территорию облетает дрон: за один вылет он делает сотни снимков с точной привязкой, а программа собирает из них ортофотоплан, цифровую модель рельефа или трёхмерную модель объекта.
Беспилотники не заменяют геодезиста, а дают ему новый инструмент: быстрее, дешевле и безопаснее там, где ходить пешком долго или опасно — на карьерах, стройках, вдоль трасс и в труднодоступной местности. Разбираем, какие задачи решают дроны в геодезии, какие данные они дают и от чего зависит точность.
Зачем геодезистам дроны
Геодезия нужна везде, где важно точно знать форму и положение объектов на местности: в строительстве, добыче полезных ископаемых, сельском хозяйстве, транспорте, кадастре и проектировании. Традиционные методы дают высокую точность, но каждую точку приходится снимать вручную. Дрон собирает данные сразу по всей площади — и не только точки, но и полную картину местности.
- Топографическая съёмка — планы участков для проектирования и строительства.
- Контроль строительства — регулярные облёты показывают ход работ и отклонения от проекта.
- Маркшейдерия — подсчёт объёмов на карьерах, складах сыпучих материалов и отвалах.
- Линейные объекты — съёмка дорог, трубопроводов и ЛЭП на десятки километров.
- Мониторинг — наблюдение за оползнями, береговой линией, просадками грунта.
- Кадастр и землеустройство — точные планы границ и застройки.
Преимущества перед наземной съёмкой
| Наземные методы | Съёмка с дрона | |
|---|---|---|
| Скорость | Точка за точкой, дни и недели | Сотни гектаров за один рабочий день |
| Полнота данных | Отдельные пикеты | Сплошная съёмка всей территории |
| Безопасность | Нужно заходить на опасные участки | Оператор остаётся на безопасном расстоянии |
| Труднодоступные места | Долго или невозможно | Снимаются с воздуха |
| Результат | Набор точек и план | Ортофотоплан, рельеф, 3D-модель, облако точек |
Экономия складывается из нескольких частей: меньше выездов, меньше людей на объекте, быстрее камеральная обработка. А повторные облёты по сохранённому маршруту позволяют сравнивать состояние объекта день ко дню или месяц к месяцу — то, что при наземной съёмке обходится слишком дорого.
Какие данные дают дроны
Ортофотоплан и цифровые модели
Из перекрывающихся снимков программа строит ортофотоплан — фотографию местности без перспективных искажений, по которой можно измерять расстояния и площади. Вместе с ним получаются цифровая модель местности и модель рельефа: по ним строят горизонтали, профили и считают объёмы земляных работ.
Трёхмерные модели

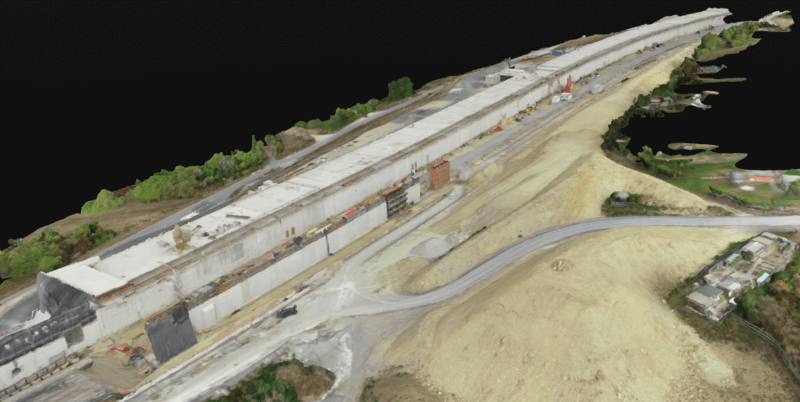

3D-модель показывает объект таким, какой он есть: здание, карьер, мост или целый квартал. Архитекторы и проектировщики видят, как новый объект впишется в окружение, и находят ошибки ещё на этапе проекта. Модели легко загружаются в ГИС и САПР, где с ними работают дальше.
Лазерное сканирование LiDAR
Лазерные сканеры давно используются в геодезии, но раньше это были наземные приборы. Теперь лидар можно поднять в воздух: модули вроде DJI Zenmuse L2 объединяют сканер и камеру и за один вылет дают цветное облако точек. Главное преимущество лидара — лазерные импульсы проходят между ветками и листьями, поэтому рельеф получается даже под густым лесом, где обычная фотограмметрия видит только кроны.
Фотограмметрия или LiDAR
| Фотограмметрия | LiDAR | |
|---|---|---|
| Как работает | Строит модель по множеству снимков | Измеряет расстояние лазерными импульсами |
| Под деревьями | Видит только кроны | Получает рельеф земли |
| Ортофотоплан | Основной результат | Дополнительно с камеры модуля |
| Освещение | Нужен дневной свет | Сканер работает и в сумерках |
| Стоимость оборудования | Ниже | Выше |
Для открытой местности, стройплощадок и карьеров обычно хватает фотограмметрии — например, на DJI Matrice 3D, Mavic 3 Enterprise или камере Zenmuse P1. Для лесных участков, линий электропередачи и сложного рельефа выбирают лидар. Обработать данные можно в DJI Terra или в сторонних программах — Agisoft Metashape, Pix4D и других.
Насколько точны результаты
При правильной организации работ дрон даёт точность в несколько сантиметров. На неё влияют:
- Привязка снимков — модуль RTK или обработка PPK дают сантиметровые координаты каждого кадра.
- Опорные точки — несколько точек, снятых на земле GNSS-приёмником, контролируют и уточняют результат.
- Высота и перекрытие — чем ниже полёт и больше перекрытие снимков, тем детальнее модель.
- Камера и затвор — механический затвор убирает искажения при съёмке на ходу.
- Погода — ветер, низкое солнце и длинные тени снижают качество данных.
- Калибровка и обработка — от настройки оборудования и опыта специалиста зависит итоговый результат.
